蝶式止回阀

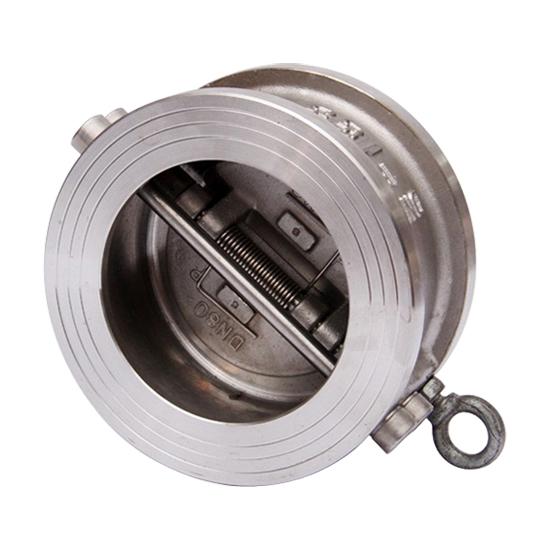

蝶式止回阀用于接通或切断真空(压力)系统管路中的介质流。蝶式止回阀广泛用于化工、气体、石化、电力、冶金、医用、食品行业等工业领域，可根据用户要求来图来样加工定制满足所需。

上一条: No More~

产品介绍

蝶型止回阀原理

蝶型止回阀安装在管路系统，其主要作用是防止介质倒流，止回阀是一种依靠介质压力开启和关闭的自动阀门。以往国内普遍采用的是H44型法兰连接旋启式止回阀和H41型法兰连接升降式止回阀，这种传统的止回阀体积笨大，流体阻力大，阀门关闭时水锤压力高，安装、维修难，使用寿命短。

我公司针对传统结构止回阀存在的问题，以美国API标准和德国DIN标准为依据，结合我公司多年来在阀门试验研究、开发设计、加工制造等方面的丰富经验，研制开发了H76型对夹双瓣旋启式止回阀和H71型对夹式升降式止回阀系列产品，经石化、冶金、电力、轻工、食品等行业的企业和设备配套厂家的多年使用，效果良好，深受用户好评。

蝶型止回阀结构特点

1、结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；

2、体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；

3、阀瓣关闭快速，水锤压力小；

4、水平管道或垂直管道均可使用，安装方便；

5、流道通畅、流体阻力小；

6、动作灵敏、密封性能好；

7、阀瓣行程短、关阀冲击力小；

8、整体结构、简单紧凑、造型美观；

9、使用寿命长、可靠性高。

蝶型止回阀基本参数

	公称压力	PN1.0MPa 、 PN1.6MPa、 PN2.5MPa、 PN4.0MPa、 PN6.4MPa 、 PN10.0MPa
	型号	H76H-C	H76W-P	H76W-P8	H76W-P3	H76W-R
主要零件材料	阀体	WCB(A105)	ZG1Cr18Ni9Ti	CF8(304)	CF8(304L)	ZG1Cr18Ni12Mo2Ti
	阀瓣	CF8	CF8	CF8	CF3	CF8M
	阀轴	2Cr13	1Cr18Ni9Ti	0Cr18Ni9	00Cr19Ni10	1Cr18Ni12Mo2Ti
	弹簧	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	00Cr19Ni10	0Cr17Ni12Mo2
适用工况	适用介质	水、蒸汽、油品等	硝酸等腐蚀性介质		强氧化性介质	醋酸等腐蚀性介质
适用工况	适用温度(℃)	-29～425	-196～540		-196～425	-196～540

蝶型止回阀主要外形尺寸

压力级	口径			尺寸（mm）			重量（kg）		配管法兰（供参考）
	DN	L	D		D 3	D 2		螺栓孔中心圆直径 D 1	螺栓数量	螺栓直径d		螺栓长度 L 1
	DN	L	D		D 3	D 2		螺栓孔中心圆直径 D 1	螺栓数量	in	mm	RF	RJ
Class 150 PN2.0MPa	50	60	103		56	51	2	120.5	4	5/8	M16	140	155
	65	67	122		73	65	3	139.5	4	5/8	M16	150	165
	80	73	135		88	80	4	152.5	4	5/8	M16	160	175
	100	73	173		108	102	6	190.5	8	5/8	M16	170	185
	125	86	195		132	127	8	216.0	8	3/4	M20	190	205
	150	98	220		160	152	13	241.5	8	3/4	M20	205	220
	200	127	277		210	203	25	298.5	8	3/4	M20	240	255
	250	146	337		266	254	39	362.0	12	7/8	M24	270	285
	300	181	407		310	305	54	432.0	12	7/8	M24	310	325
	350	184	448		355	350	80	476.0	12	1	M27	325	340
	400	191	512		405	400	117	540.0	16	1	M27	340	355
	450	203	547		455	450	138	578.0	16	1 1 /8	M30	365	380
	500	219	604		505	500	163	635.0	20	1 1 /8	M30	385	400
	600	222	715		605	600	331	749.5	20	1 1 /4	M33	405	420
	700	305	773		700	700	380	795.5	40	3/4	M20	455	-
	750	305	824		750	746	425	846.0	44	3/4	M20	455	-
	800	305	878		800	796	560	900.0	48	3/4	M20	460	-
	900	368	983		910	898	640	1009.5	44	7/8	M24	540	-
	1050	432	1142		1055	1050	960	1171.5	48	1	M27	625	-
	1200	524	1302		1205	1200	1400	1335.0	44	1 1 /8	M30	740	-
Class 300 PN5.0MPa	50	60	110		58	51	3	127.0	8	5/8	M16	155	175
	65	67	128		73	65	4	149.0	8	3/4	M20	175	195
	80	73	147		88	80	6	168.5	8	3/4	M20	190	210
	100	73	179		108	102	8	200.0	8	3/4	M20	195	215
	125	86	214		132	127	15	235.0	8	3/4	M20	215	235
	150	98	249		160	152	18	270.0	12	3/4	M20	230	250
	200	127	305		210	203	31	330.0	12	7/8	M24	280	300
	250	146	359		266	254	51	387.5	16	1	M27	315	335
	300	181	420		310	305	77	451.0	16	1 1 /8	M30	365	385
	350	222	483		355	350	117	514.5	20	1 1 /8	M30	410	430
	400	232	537		405	400	190	571.5	20	1 1 /4	M33	435	455
	450	264	594		455	450	200	628.5	24	1 1 /4	M33	475	535
	500	292	652		505	500	265	686.0	24	1 1 /4	M33	510	585
	600	318	772		608	600	410	813.0	24	1 1 /2	M39	560	-
	750	368	882		740	735	660	921.0	36	1 3 /8	M36	650	-
	900	483	1044		880	873	1020	1089.0	32	1 5 /8	M42	800	-
	1050	568	1196		1045	1035	1540	1244.5	36	1 3 /4	M45	920	-
	1200	629	1365		1190	1179	2260	1416.0	40	1 7 /8	M48	1010
