一、气动薄膜单座调节阀产品概述

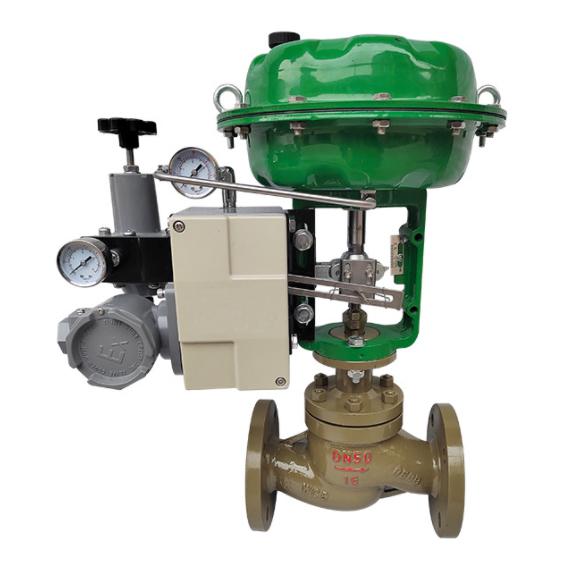

ZJHP气动薄膜单座调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点，可用于苛刻的工作条件。气动薄膜单座调节阀是由多弹簧气动薄膜执行机构和低流阻精小型单座调节阀阀体组成，配用的多弹簧执行机构高度低、重量轻、装备简单。气动薄膜单座调节阀配以阀门定位器，将电流信号转变成相对应的直线位移，自动控制调节阀的开度，达到对管道内流体的压力、流量、温度、液位等工业参数的连续调节。气动薄膜单座调节阀广泛应用于精确控制气体、液体、蒸汽等介质，气动薄膜单座调节阀特别适用于允许压差小，而允许泄露量也较小压差不大的工作场合。
二、气动薄膜单座调节阀技术参数

公称通径（DN）		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径（dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数KV	直线	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
额定流量系数KV	等百分比	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
允许压差（Mpa）		3.2	3	2	1.8	1.5	1.4	1	0.7	0.6	0.5	0.3	0.2	0.1
公称压力（Mpa）		1.6/2.5/4.0/6.4/10.0
额定行程（mm）		16			25		40			64			100
执行器型号		ZHA/B-22		ZHA/B-23			ZHA/B-34			ZHA/B-45			ZHA/B-56
阀盖形式		标准型（-17~+250℃）、高温型（+250~+450℃）、低温型（-40~-196℃）波纹管密封型（-40~+350℃）
压盖形式		螺栓压紧式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式		单座柱塞型阀芯
流量特性		直线性、等百分比

三、气动薄膜单座调节阀执行机构

配置执行器类别	ZHA/B多弹簧薄膜执行机构
执行器型号	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面积（cm2）	350	350	560	900	1400
行程（mm）	10、16	24	40	40、60	100
弹簧范围（kpa）	20~100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁晴橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140~400Lpa
气源接口	RC1/4寸
环境湿度	零下30~+70℃
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式	气关式（B）-失气时阀位开（FO）；气开式（K）-失气时阀位关（FC）

四、气动薄膜单座调节阀性能指标

项目			不带定位器	带定位器
基本误差%			±5.0	±1.0
回差%			3	1
死区%			3	0.4
始终点偏差%	气开	始点	±2.5	±1.0
	气开	始点	±5.0	±1.0
	气关	始点	±5.0	±1.0
	气关	终点	±2.5	±1.0

五、气动薄膜单座调节阀零件材料

序号	零件名称	零件材质
1	阀体	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L）
2	垫片	304	304	316	316L
3	阀座	304	304	316	316L
4	阀芯	304	304	316	316L
5	导向套	304	304	316	316L
6	中垫	PTFE/金属石墨缠绕垫片
7	阀盖	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L）
8	阀杆	304	304	316	316L
9	填料	PTFE、石墨
10	压盖	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L）

六、气动薄膜单座调节阀连接尺寸

公称通径（DN）		20	25	32	40	50	65	80	100	125	150	200
阀座直径（dn）		20	25	32	40	50	65	80	100	125	150	200
L	PN16/25	181	184	200	222	254	276	298	352	410	451	600
	PN40	194	197	200	235	267	292	317	368	425	473	610
	PN64	206	210	210	251	286	311	337	394	440	508	650
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170
	PN40	52.5	57.5	75	75	85.5	92.5	100	117.5	150	167.5	187.5
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5
H1		132	132	158	170	179	214	221	234	270	294	331
H2		298	298	298	298	298	380	380	380	510	510	510
H3		180	180	180	180	180	236	236	236	310	310	310
L1		289	289	289	289	289	347	347	347	476	476	476
A		282	282	282	282	282	360	360	360	470	470	470
D		220	220	220	220	220	270	270	270	320	320	320

七、气动薄膜单座调节阀选型参数
（1）阀体参数：阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号（4~20mA,1~5V）,作用方式（气开式，气关式）
